概述

W9-19、W9-26系列风机适用于输送无腐蚀性、不自燃、*高温度不*过700℃的高温气体，介质中所含的尘土及硬质颗粒物不大于150mg/m³。

W9-26型12.5C、12.5D、12.5F高温离心通风机为新设计的高效率节能产品，主要用于输送温度为250-400℃、含尘量小于150mg/m³的高温气体。

(1)W9-19、W9-26风机为单吸入式。

(2)W9-19、W9-26风机可制成右旋和左旋两种型式，从电动机一端正视，叶轮按顺时针方向旋转称右旋转风机，以“右”表示；按逆时针方向旋转，称左旋转风机，以“左”表示。

(3) 风机出口位置以机壳的出风口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。W9-26型高温风机有D、C、F传动方式。

结构

(1)叶轮：叶轮上有12片前向弯曲叶片，叶轮成型后，经动、静平衡及*速试验、保证运转平稳、安全可靠。

(2)机壳：用低合金钢板制成的蜗形体。

(3)进风口：收敛式流线型的整体结构，用螺栓接在前盖板组上。

(4)传动组：由主轴、水冷轴承箱、联轴器等组成，主轴采用优质合金钢，轴承箱为整体水冷结构。

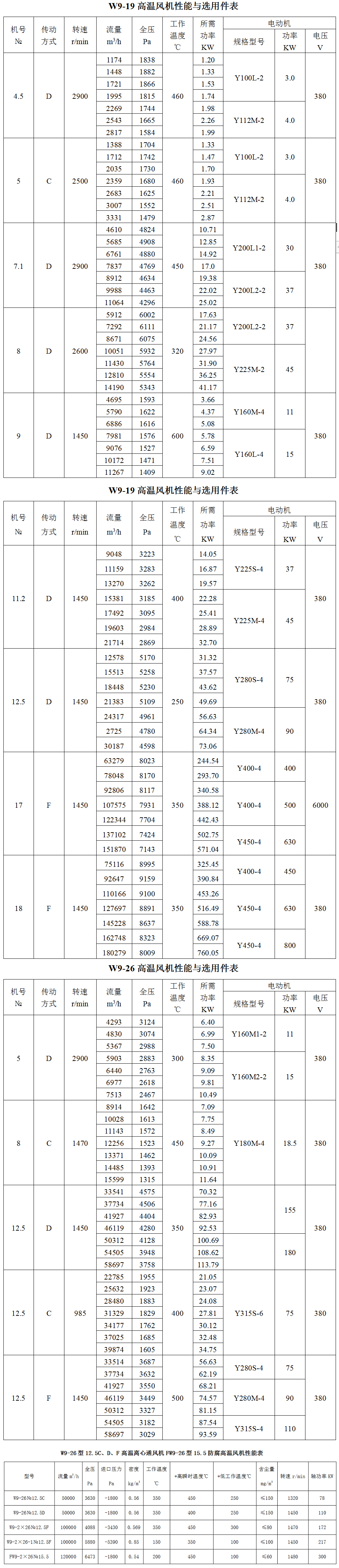

W9-26型高温风机的性能是按风机进气温度tj、进口压力Pj、进口密度ρj的空气介质计算，当进气条件不同时，其气体密度随进气温度和进口大气压力的变化关系如下：

风机性能随气体密度ρj变化，其容量流量不变，全压p、内功率P按下式计算：

风机应按图样所示的位置与尺寸进行安装，校正电机轴与风机等轴线的同轴度。注意调整机壳轴线，使其在水平的垂直方向低于风机轴轴线尺寸且必须按图确定。

订货须知

订货时请注明风机型号、机号、流量、全压、使用温度、*高瞬时温度、电动机型号、出口角度及旋转方向。
