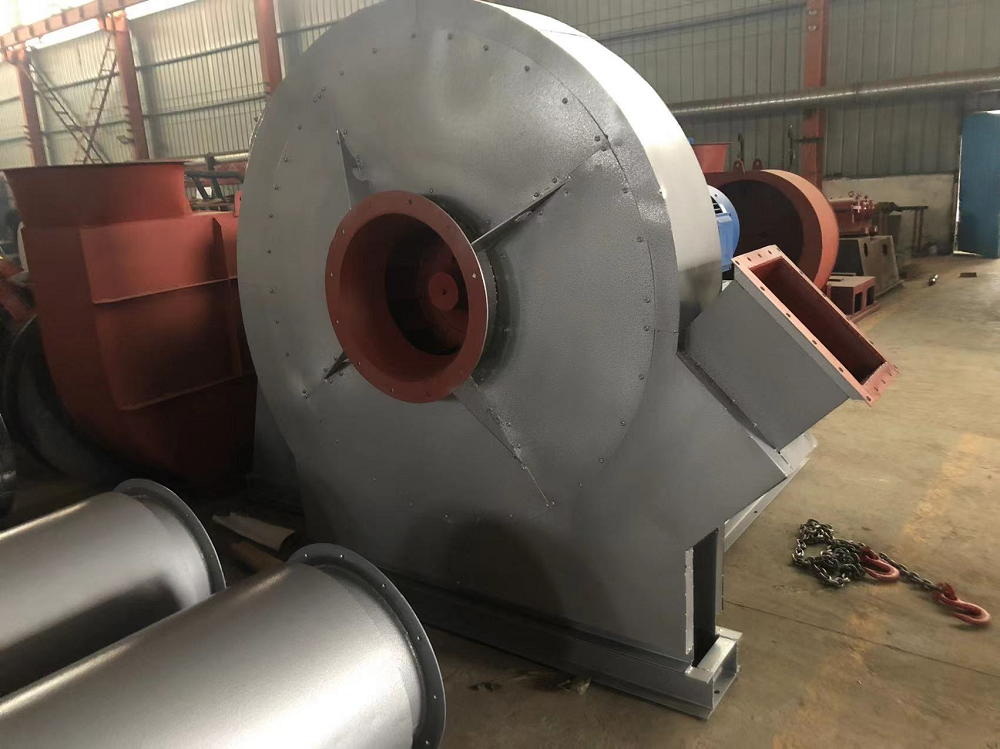

W4-73Ⅰ型高温风机

1、用途　

W4-73Ⅰ型高温风机适用于输送不含腐蚀性、高温不超过550℃的高温气体，若气体含尘量较大，应在风机进风口前加装除尘效率不低于85%的除尘装置，以提高风机的使用寿命。

2、形式

1）该风机为单吸入进气，机号从6.3～20。

2）该风机旋转型式为顺时针方向旋转，出风口位置为0度、90度、180度。

3）该风机为B、C、D式传动，即电动机与风机通过联轴器或带轮直接传动。

3、结构特点

1）叶轮　采用耐热不锈钢焊接耐成，叶轮成型后，经动静平衡校正和超速试验。

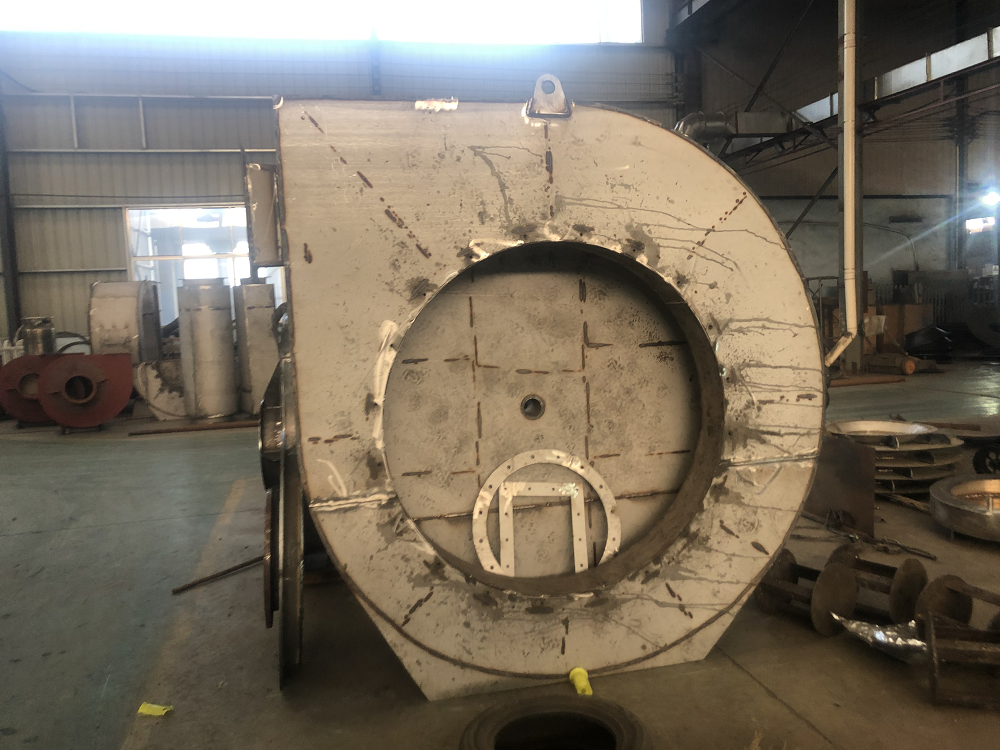

2）机壳　由优质合金钢板焊接成蜗壳型体，内衬耐热层（我厂专利技术）。对于使用温度小于400℃的风机，机壳亦可采用优质合金钢或耐热钢直接焊接而成。

3）传动组　由主轴、水冷轴承箱、冷却装置组成。

4）支架组　对6D、8D风机，采用整体支架，减振性能好，安装方便。

4、性能与选择　高温风机的性能指风机的流量、全压、主轴转速、大气压力和输送气体的温度时，风机的性能将发生变化。

风机性能均指高温下的风机性能，无论技术或交货要求的性能（除特殊定货外）均以高温状况下的风机性能为准。

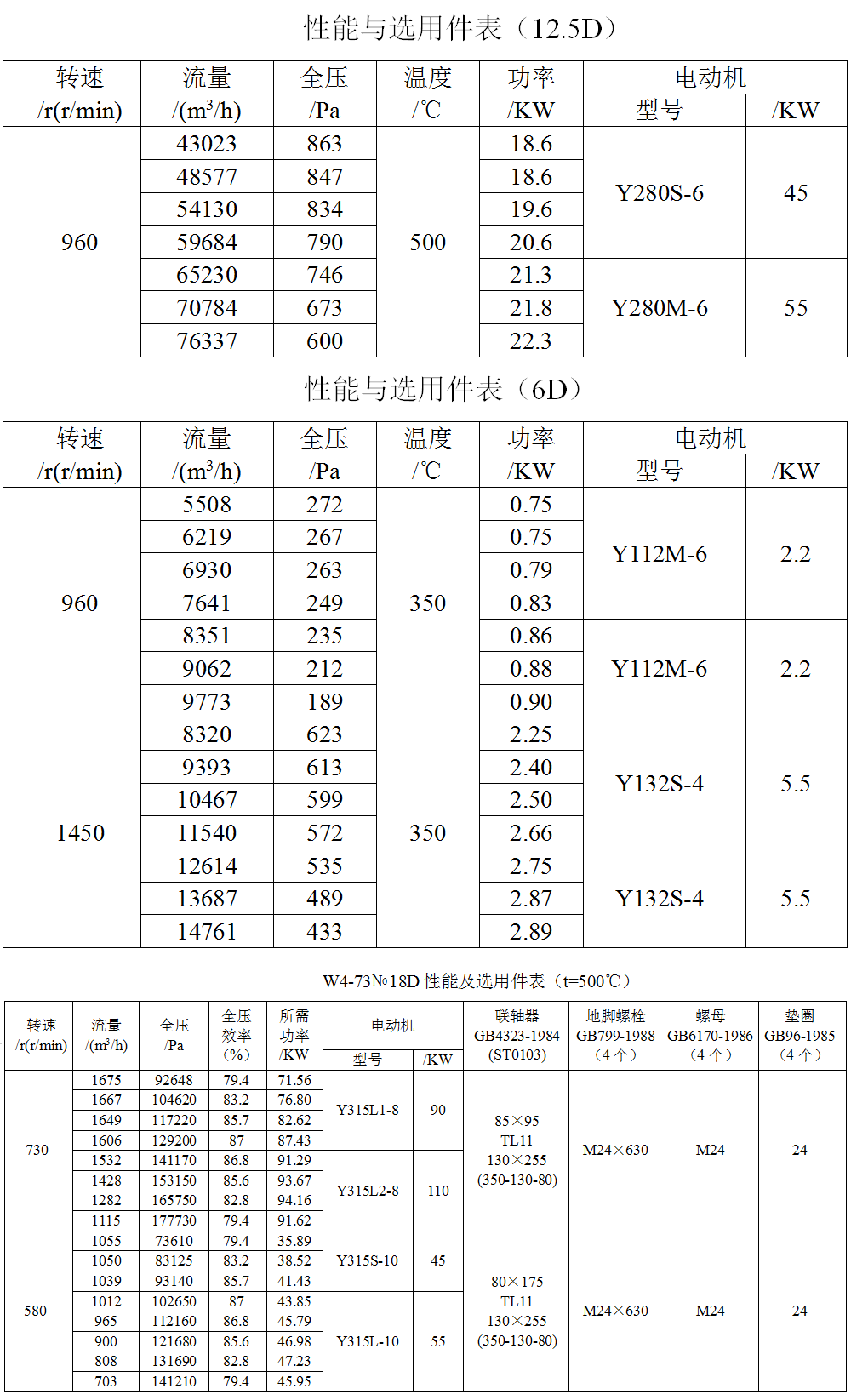

1）设计和使用单位根据所选用的流量和全压，性能与选用件表中选用高温风机的机号、转速及配用电动机等。

2）性能与选用件表中每一转速的性能是将高效率90%范围内的性能按性能等分为7～8个性能点。

3)风机出厂检查性能是所需流量时全压值的偏差不低于设计全值的5%（以常温风机性能测试为准）。

从风机性能参数换算的关系式中可以看出，在电动机容量不变时千万不能将高温风机作冷态全开运转或任意转速，否则，电动机将有过负荷被烧毁的危险。
