用　　　途

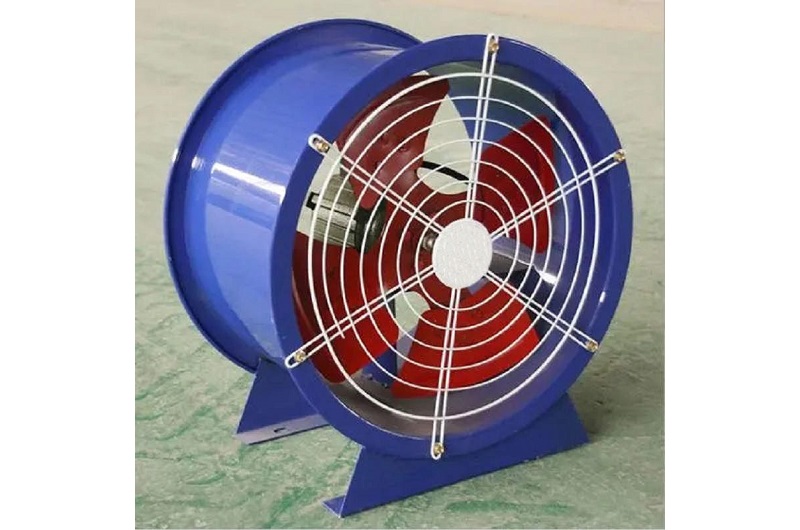

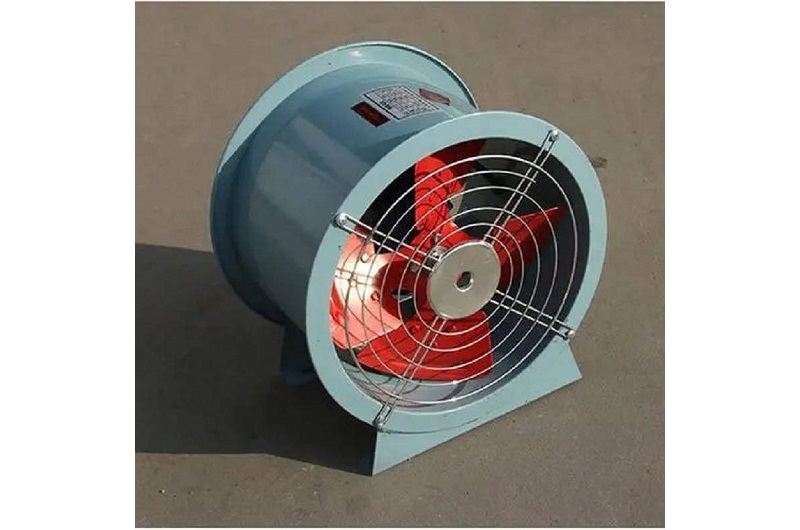

T35型轴流通风机是替代30K4型风机的新产品，T35主要是为一般工厂、仓库、办公室、住宅等场合的通风换气或加强暖气散热之用，若将机壳去掉，也可作自由风扇，亦可在较长排气管道内间隔串联安装，以提高管道中的风压。T35型轴流风机是在国外同类产品的基础上，通过模型试验研究，确定了风机叶型，采用了圆筒型轮毂结构，同时对电机进行了改型设计，减少了流动损失，因而使风机效率出口按圆面积计算提高到77%，按出口环面积计算提高到89.5%，噪声比A声降低了3.6dB，又增强了叶根处的强度，避免了叶片断裂现象。

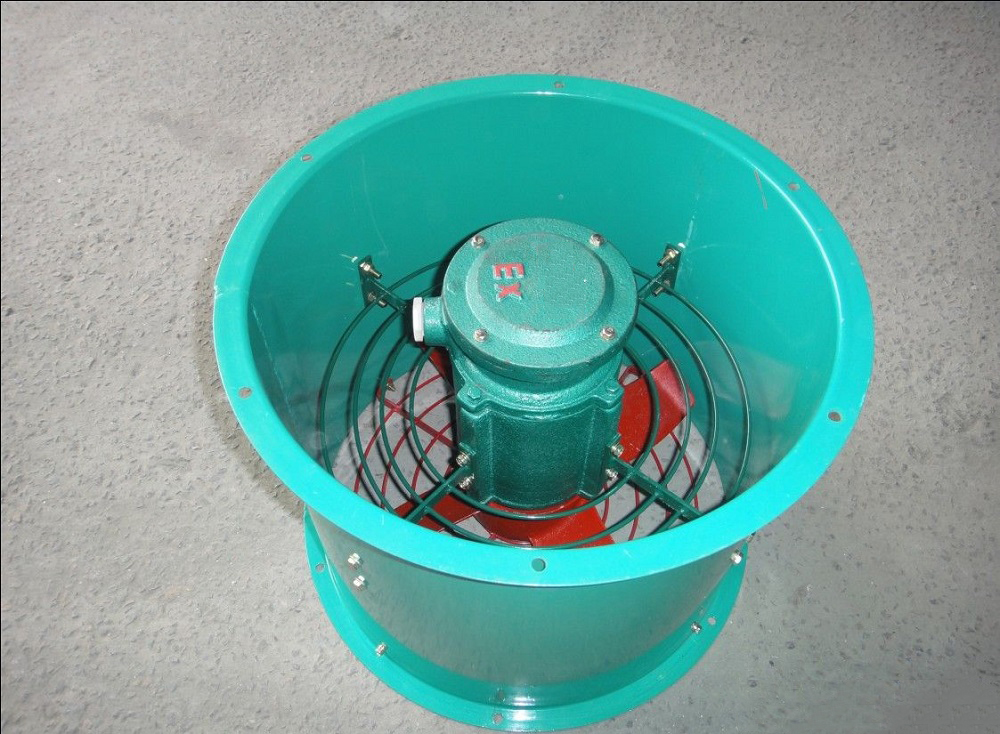

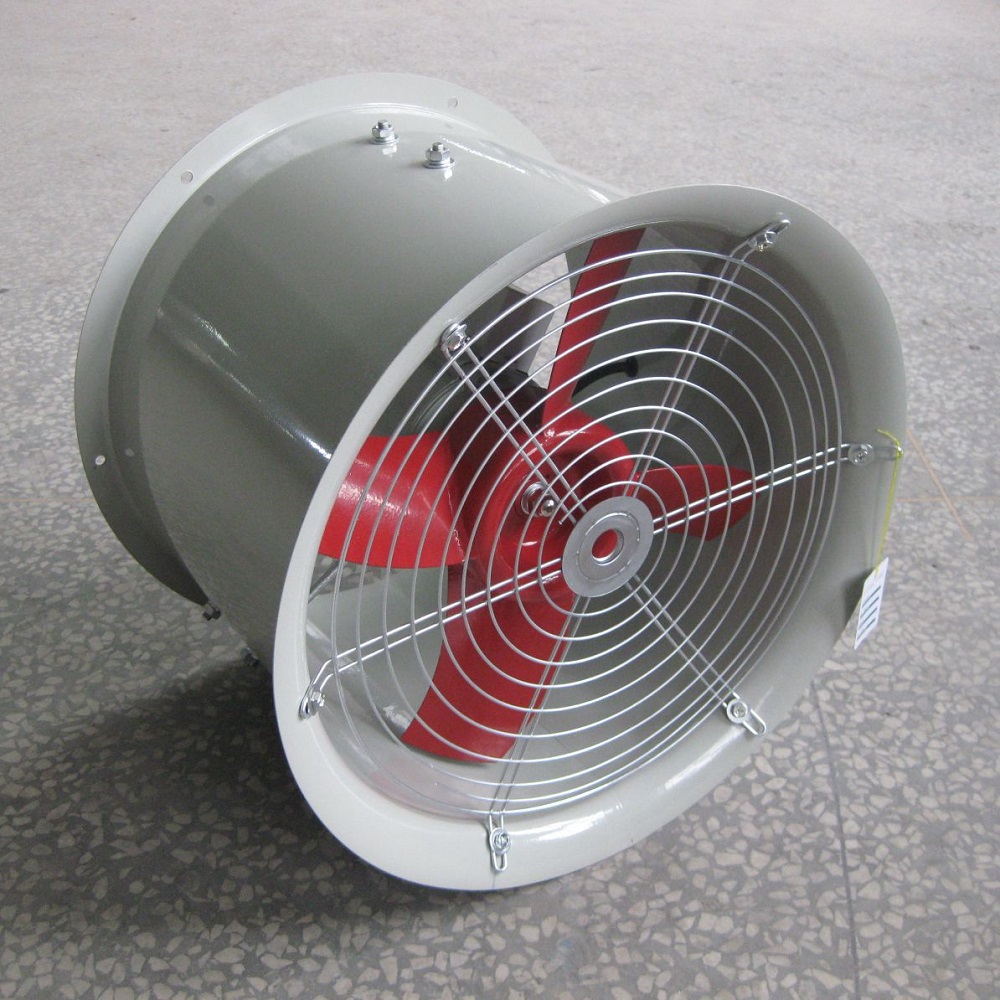

BT35型防爆轴流通风机主要是排送含有易燃、易爆但无腐蚀性之气体，电机须用防爆电机，开关用防爆开关或远离易爆点，在易爆区域内电线不许有接头。

通过T35、BT35风机的气体应无腐蚀性及显著粉尘，其温度不得超40℃。

BFT35主要是排送易燃易爆且有腐蚀性之气体，但温度不得超过60℃。

型　　　式

本系列产品按叶轮直径不同共分为十三种机号，依次排列为№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一种机号又可安装15度、20度、25度、30度、35度等5种角度。

本系列产品均采用叶轮直径装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/s条件下配用三种转速：2900、1450、960r/min，面对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。

风机出厂前，均经运转试验，确保运转平稳。

结　　　构

T35、BT35风机主要由叶轮、机壳、集风器等三部分组成。

BFT35风机主要由叶轮、机壳、集风器等组成，它们均为玻璃钢制成。支架是由型材制造，与风筒连接。

叶轮部：由叶片和轮毂组成，叶片均采用薄钢板制成，且按选定之安装角焊于轮毂上。

机壳部：由风筒，支架组成，均采用薄钢板及型材制成，风筒为圆筒型，与叶轮之间有一定间隙。(BT35风机风筒内圆铆接铝衬，用以防爆)。

集风器部：由集风器法兰、集风器组成。集风器为圆弧流线型，可减少气流入口的损失，由薄钢板制造。

性　能　与　选　用

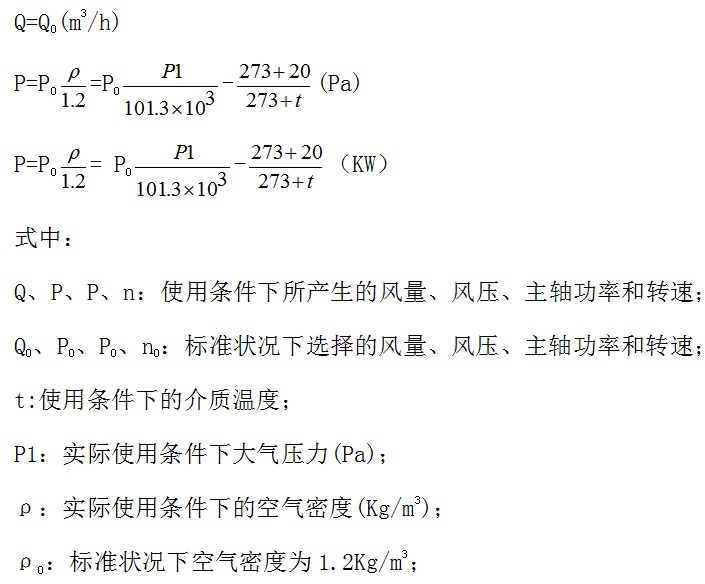

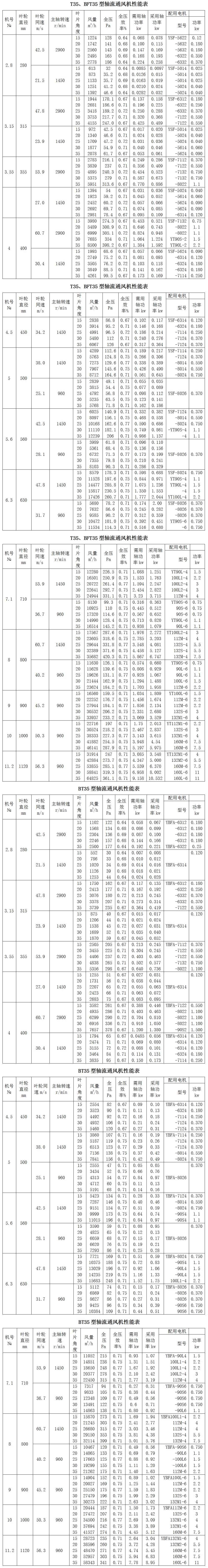

性能表中风机性能均指标准状况(温度20℃、相对湿度50%，大气压力101.3×103pa，气体密度1.2kg/m3)的空气性能。在非标准状况下工作时，须换算成标准状况下的风机性能，再查性能表选取风机机号和转速。如需改变风机转速，其性能应按下式计算：

如果转速不变，其性能可用下列公式计算：

通风机风量Q、风压P、主轴转速n、轴功率P四者均有固定关系，其中有一数值变更，其它三数值皆受其影响，其变化关系如下：

五、使用、安装与维护

(1)安装

安装前应详细检查通风机是否因包装运输损坏变形，如有损坏变形，待修理后，方可进行安装。

安装时要注意检查各连接部分有无松动，叶片与风筒间隙应均匀，不得刮碰。

连接出风口的管道重量不应由风机的风筒承受，安装时应另加支撑。

在通风机进风口端必须装集风器，希望装置防护铁丝网。

风机底座必须与地基平面自然接合，不得敲打底座强制连接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。

安装完毕后，必须先进行试验，特运转正常后，方可正式使用。

(2)维修

流过通风机的空气必须清洁干燥，不得混有杂质和过多的水蒸气。

通风机不准吊装，在长期闲置重新使用时必须检查各连接部分是否牢固可靠，转动是否灵活，并经试转后方可正式使用。

经常注意风机运转中有无异常声音，振动是否加大，发现不正常情况时，应及时进行检修。
